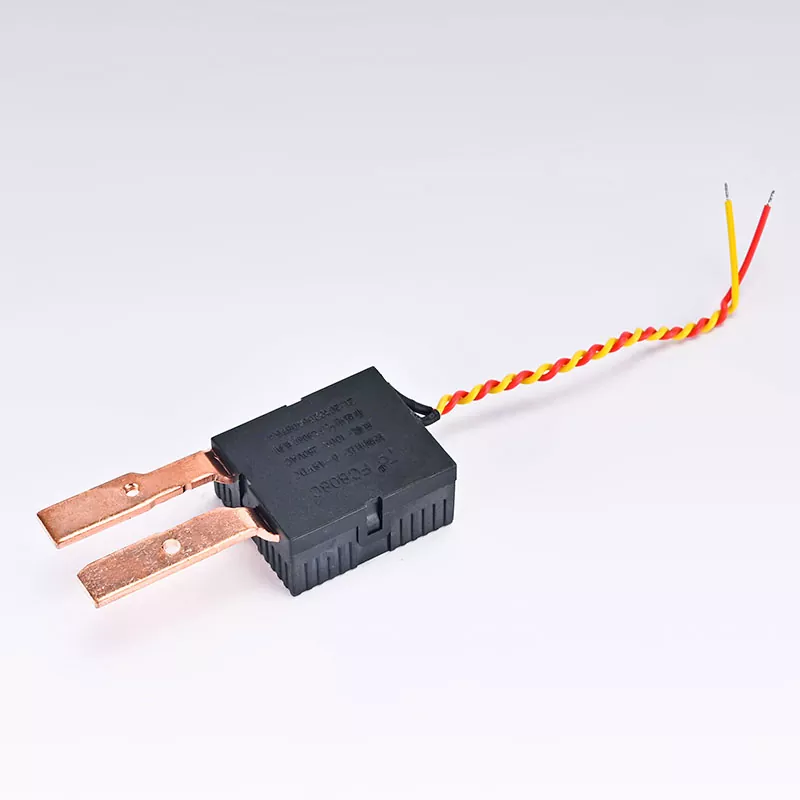

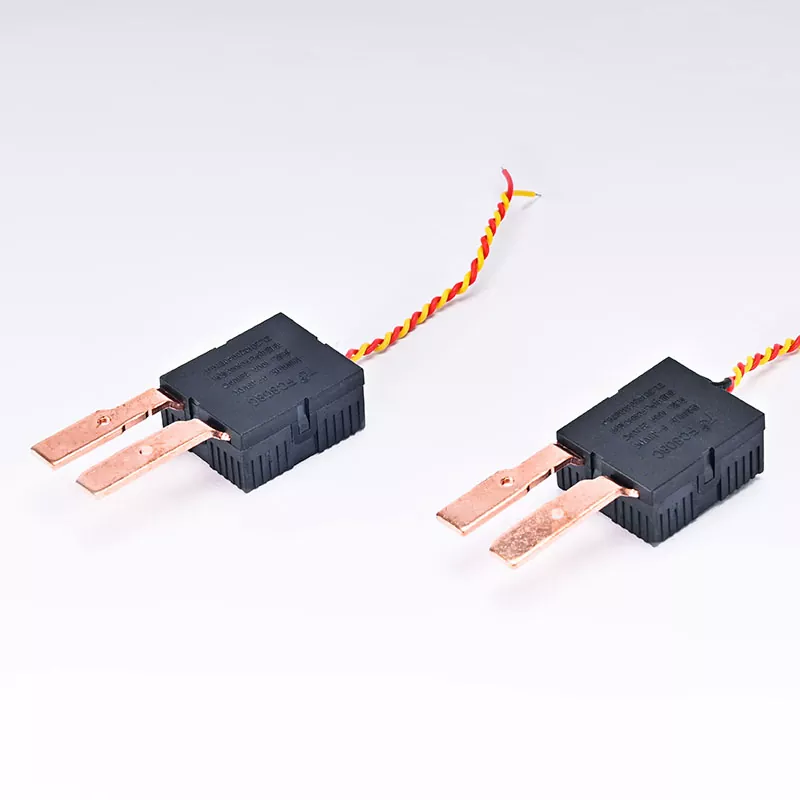

Driefasig 7P railtype vergrendelingsrelais

Dit driefasige 7P-railtype-vergrendelingsrelais heeft een geavanceerd geïntegreerd ontwerp, waarbij volledig rekening wordt gehouden met de stabiliteit en veiligheid onder hoge belasting. Of het nu gaat om complexe energiesystemen of zware industriële omgevingen, relais kunnen veilig en stabiel werken. Het 7P-bedradingsontwerp maakt het installatieproces eenvoudig en efficiënt, en veilige bedrading kan ook het risico op storingen verminderen. Hoogwaardige houdrelais kunnen aan verschillende toepassingsbehoeften voldoen. Als u ze nodig heeft, zorg er dan voor dat u onze diensten voor schakelrelais tijdig online krijgt. Naast de onderstaande productlijst kunt u uw eigen, unieke houdrelais aanpassen aan uw specifieke behoeften.

(SPOELSPECIFICATIE) 20℃

Functies

100A hoge nominale stroom: ondersteunt de behoeften van krachtige driefasige stroomsystemen en is geschikt voor een verscheidenheid aan industriële toepassingen.

Breed scala aan aandrijfspanningen: aanpasbaar aan de voedingsingang van 6VDC tot 48VDC, flexibel en handig.

Magnetische vasthoudtechnologie: Het verbruikt bijna geen stroom in de vasthoudstatus, waardoor de bedrijfskosten aanzienlijk worden verlaagd.

Snel reactiemechanisme: het heeft een extreem hoge schakelsnelheid om de synchronisatie en nauwkeurigheid van de huidige monitoring te garanderen.

Kan worden gecombineerd met de bijbehorende behuizing: met 7P-klemmenblok: handig voor bedrading, geschikt voor installatie in diverse industriële omgevingen.

Toepassingsgebieden

Driefasig 7P magnetisch vergrendelingsrelais met geleiderail wordt veel gebruikt in de volgende velden:

Stroombewakingssysteem: Wordt gebruikt in combinatie met driefasige muurmeters en vermogensmeters om de stroom- en spanningsstatus in realtime te bewaken.

Industriële automatisering: zorg voor stroomregeling en overbelastingsbeveiliging voor verschillende soorten industriële apparatuur om de veiligheid en efficiëntie van de apparatuur te garanderen.

Intelligent gebouwbeheer: Verbeter het energiebeheersysteem van het gebouw en optimaliseer de energie-efficiëntie.

Hernieuwbare energie: Controleer bij systemen voor de opwekking van zonne- en windenergie de huidige output om de systeemstabiliteit te verbeteren.

1. Voorbereiding: Zorg ervoor dat de stroom is uitgeschakeld en leg het benodigde gereedschap klaar (zoals schroevendraaiers, sleutels, enz.).

2. Installatie van geleiderails:

- Bevestig het relais op de DIN-standaardgeleiderail en hoor een "klik" om de bevestiging te bevestigen.

3. Bedrading:

- Sluit de voeding en belasting aan volgens het bedradingsschema en zorg ervoor dat alle verbindingspoorten veilig zijn.

4. Functionele test: Voordat u de stroom inschakelt, controleert u nogmaals alle bedrading om er zeker van te zijn dat er geen kortsluiting is, en start u het systeem voor functionele tests.

Instructies voor gebruik

1. De fabrieksstatus van het magnetische vergrendelingsrelais is de gesloten contactstatus (resetstatus), maar de status kan veranderen als gevolg van factoren zoals impact tijdens transport of installatie van het relais. Daarom is het noodzakelijk om maatregelen te nemen om het vóór gebruik te resetten.

2. Om een ​​betrouwbare werking van het magnetische vergrendelingsrelais te garanderen, moet de op de spoel toegepaste excitatiespanning de nominale waarde bereiken en moet de pulsbreedte meer dan driemaal de actietijd bereiken.

3. Zorg ervoor dat u het binnen het nominale stroom- en spanningsbereik gebruikt om te voorkomen dat het laadvermogen wordt overschreden. Controleer regelmatig de contactpunten en bedrading om goede verbindingen en stabiele werkomstandigheden te garanderen.

4. Laat het product tijdens gebruik niet van grote hoogte vallen, gooien of laten vallen. Dit heeft invloed op de prestaties van het product. Als er een afwijking wordt gevonden, schakel dan onmiddellijk de stroom uit voor inspectie om de veiligheid van de apparatuur te garanderen.
