Eenfasig 2P-railtype van boven-in-onder-uit-vergrendelrelais

Eenfasig 2P railtype top-in-bottom-out-vergrendelingsrelais presteert goed in verschillende elektrische besturingssystemen. Dankzij de bekabelde lasstijl kunnen gebruikers snel ter plaatse verbinding maken, terwijl de soldeerpinbordstijl het risico op lasfouten vermijdt door het bedradingsproces te vereenvoudigen en de stabiliteit en veiligheid van het product te verbeteren. Dit product is zeer geschikt voor elektrische apparatuur met hoog vermogen en kan een belangrijke rol spelen bij energiebeheer en automatiseringscontrole.

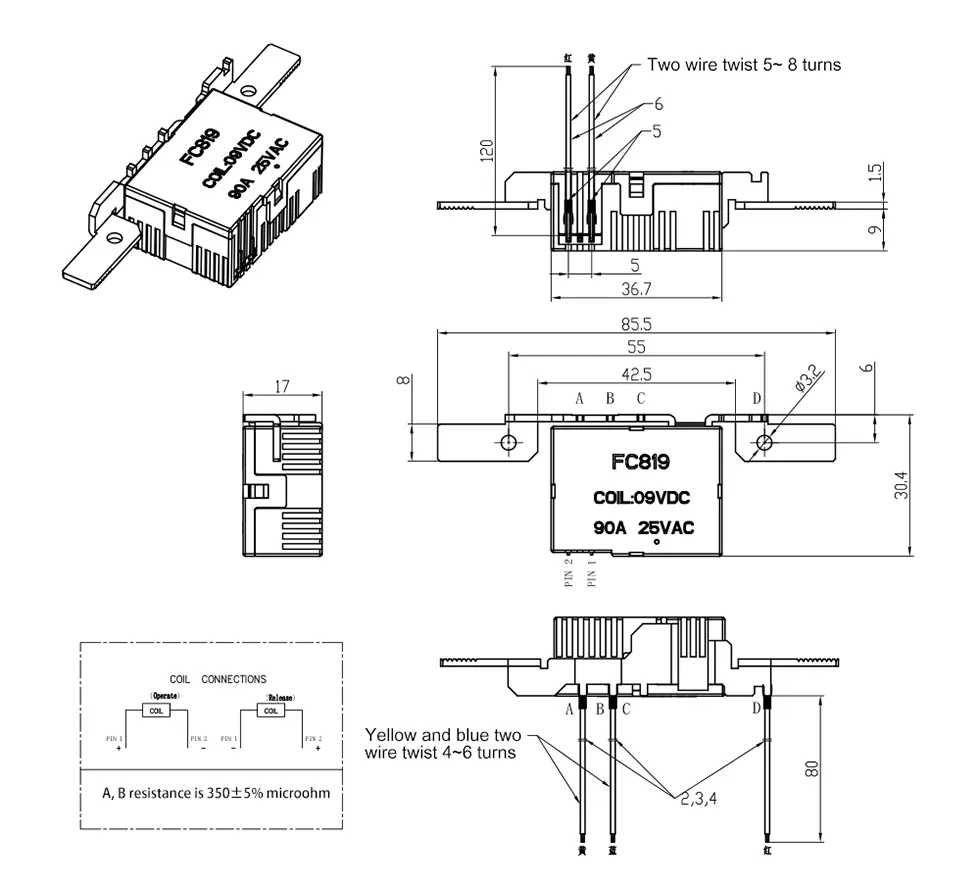

(SPOELSPECIFICATIE) 20℃

Functies

Compact en flexibel: door het korte ontwerp neemt het relais minder ruimte in beslag en kan het eenvoudiger worden geïnstalleerd in diverse compacte elektrische kasten of verdeelkasten, vooral geschikt voor toepassingen met beperkte ruimte.

Top-in en bottom-out bedradingsmethode: Optimaliseert de kabelgeleiding aanzienlijk, waardoor kabelklemmen en interferentie worden verminderd wanneer de ruimte beperkt is, waardoor de gehele bedrading overzichtelijker wordt.

Railinstallatie: Voldoet aan de standaard 35 mm railinstallatiespecificaties (DIN-rail), eenvoudig te installeren en snel te vervangen, zonder ingewikkeld gereedschap of extra accessoires.

Meerdere aanpasbare lasopties:

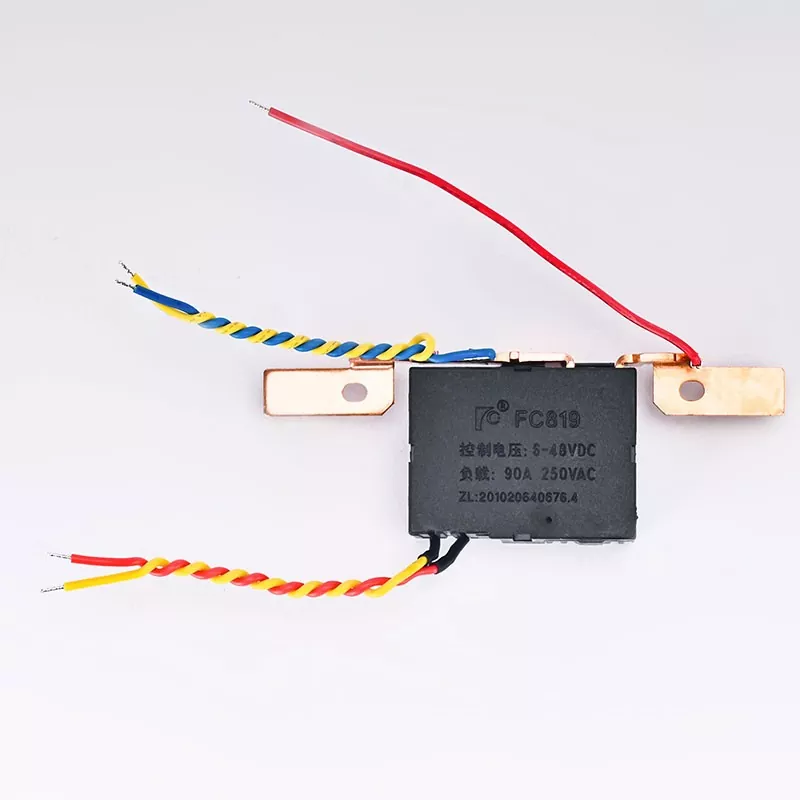

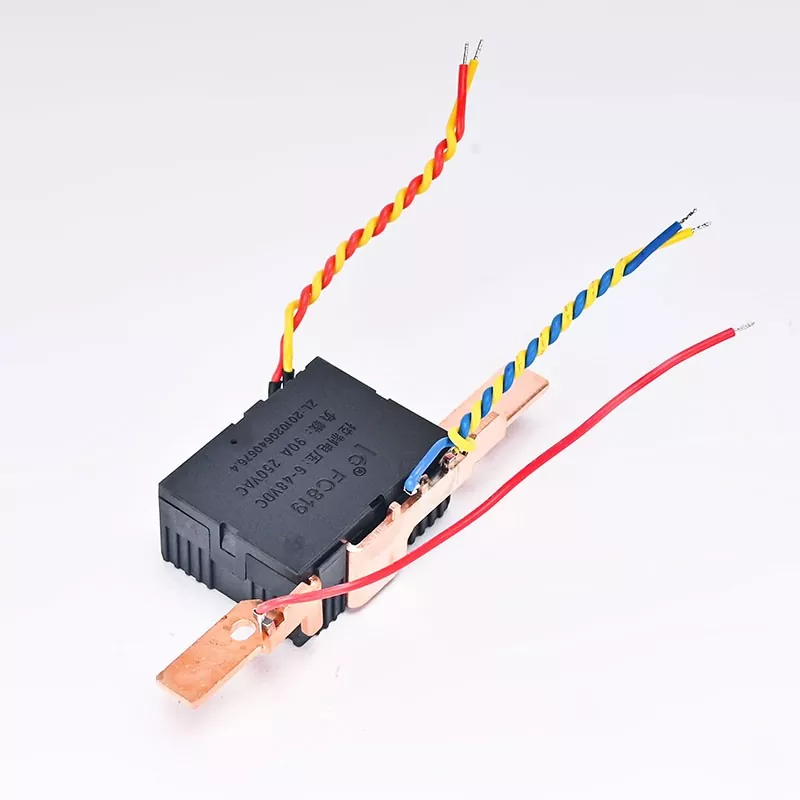

Bekabelde lasstijl: eenvoudig en snel te installeren en geschikt voor bedrading op locatie.

Soldeerpinbordstijl: geen soldeerkabels nodig, eenvoudig intern ontwerp, minder gevoelig voor lasfouten.

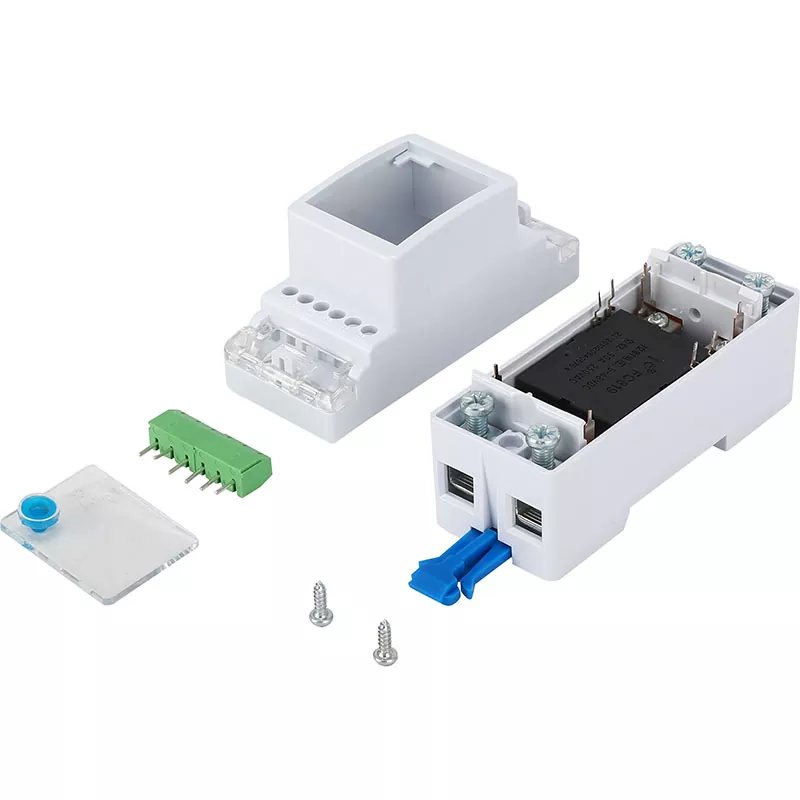

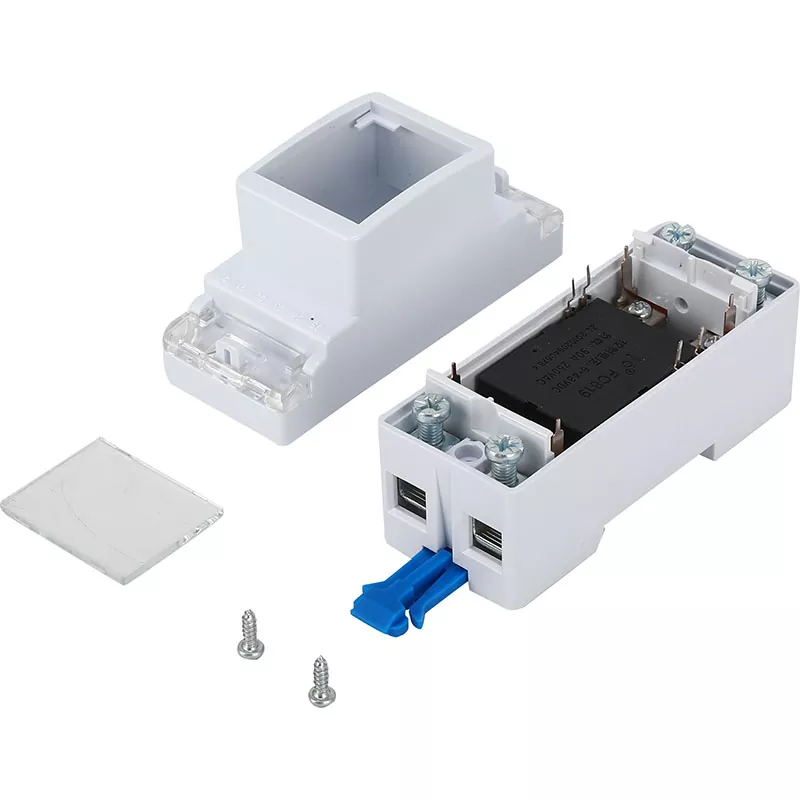

Bijpassende behuizing meegeleverd: Optionele speciale behuizing kan het relais effectief beschermen en de levensduur ervan verlengen.

Toepassingsgebieden

Elektrische bedieningspanelen: Gebruikt in elektrische bedieningspanelen die bedrading met hoge dichtheid vereisen om ruimte te besparen en de systeemintegratie te verbeteren.

Industriële automatiseringsapparatuur: Geschikt voor gebruik in machines en automatiseringsapparatuur die voldoen aan hoge eisen op het gebied van ruimte en flexibiliteit.

Smart home-systeem: Geschikt voor stroomregeling in gebouwautomatiserings- en monitoringsystemen. In slimme thuisapparatuur, vooral in moderne en geminiaturiseerde elektronische besturingsapparatuur, kan het gebruik van dit relais een efficiënter energiebeheer bereiken.

1. Veiligheid staat voorop: Zorg ervoor dat u vóór de installatie de voeding loskoppelt om de veiligheid van de gebruiker te garanderen.

2. Vaste installatie: installeer het relais stevig op de standaardrail.

3. Bedradingsgeleiding: Sluit de kabels aan volgens de geselecteerde lasstijl (met draadlassen of soldeerpinbord).

4. Voer een test uit: Nadat u de voeding hebt aangesloten, test u de relaisfunctie om een ​​normale werking te garanderen.

Instructies voor gebruik

1. De fabrieksstatus van het magnetische vergrendelingsrelais is de gesloten contactstatus (resetstatus), maar de status kan veranderen als gevolg van factoren zoals impact tijdens transport of installatie van het relais. Daarom is het noodzakelijk om maatregelen te nemen om het vóór gebruik te resetten.

2. Om een ​​betrouwbare werking van het magnetische vergrendelingsrelais te garanderen, moet de op de spoel toegepaste excitatiespanning de nominale waarde bereiken en moet de pulsbreedte meer dan driemaal de actietijd bereiken.

3. Zorg ervoor dat u het binnen het nominale stroom- en spanningsbereik gebruikt om te voorkomen dat het laadvermogen wordt overschreden. Controleer regelmatig de contactpunten en bedrading om goede verbindingen en stabiele werkomstandigheden te garanderen.

4. Laat het product tijdens gebruik niet van grote hoogte vallen, gooien of laten vallen. Dit heeft invloed op de prestaties van het product. Als er een afwijking wordt gevonden, schakel dan onmiddellijk de stroom uit voor inspectie om de veiligheid van de apparatuur te garanderen.

Verpakkingsspecificaties: 360 stuks per doos

Garantieperiode: 1 jaar (exclusief kunstmatige schade)

Prijs: Neem contact op met de afdeling verkoop voor de meest recente offerte- en bestelinformatie.
