Vergrendelende relais, die een effectief middel bieden om een schakeltoestand te behouden met een laag stroomverbruik, vormen een essentieel onderdeel van elektrische en elektronische systemen. Vergrendelende relais gebruiken een korte puls om van toestand te wisselen en in hun eindpositie te blijven zonder constante energie, in tegenstelling tot traditionele relais die een constante spanningsbron nodig hebben om hun toestand te behouden. In dit artikel worden de toepassingen en voordelen van vergrendelende relais onderzocht, evenals de manier waarop ze worden ingesteld en gereset.
Na te zijn geactiveerd, behoudt een vergrendelend relais, ook wel bistabiel relais genoemd, zijn positie, zelfs als de stroom wordt uitgeschakeld. Set en reset zijn de twee stabiele toestanden. Stuurpulsen zorgen ervoor dat het relais tussen deze toestanden schakelt.
Vergrendelingsrelais werken via een van de twee hoofdmechanismen:
1. Vergrendelingsrelais met één spoel
Een vergrendelend relais met één spoel werkt met een enkele spoel die pulsen met wisselende polariteit ontvangt om de status te veranderen.
- Instellen van het relais (AAN-status): Een positieve spanningspuls bekrachtigt de spoel, waardoor de interne contacten naar de ingestelde positie worden verplaatst.
- Het relais resetten (UIT-status): Een negatieve spanningspuls (of een puls met omgekeerde polariteit) brengt de contacten terug naar de resetpositie.
Als het relais eenmaal is geschakeld, blijft het in die toestand totdat een volgende puls het relais verandert.
2. Vergrendelingsrelais met dubbele spoel
Een houdrelais met dubbele spoel heeft twee afzonderlijke spoelen: één voor instellen en één voor resetten.
- Instellen van het relais (AAN-status): Een korte impuls naar de "set"-spoel brengt de interne contacten naar de AAN-positie.
- Het relais resetten (UIT-status): Een korte puls naar de "reset"-spoel brengt de contacten terug naar de UIT-positie.
Omdat de contacten magnetisch of mechanisch hun positie behouden, is er geen continue stroom nodig om de toestand te behouden.
- Energie-efficiëntie: Sindsvergrendelende relaishebben geen constant vermogen nodig om hun toestand te behouden, ze verbruiken minder energie vergeleken met traditionele relais.
- Lage warmteontwikkeling: een lager energieverbruik betekent minimale warmteontwikkeling, wat de duurzaamheid verbetert.
- Stabiele werking: Vergrendelingsrelais blijven zelfs tijdens stroomuitval in hun laatste positie.
- Ideaal voor op batterijen werkende systemen: hun vermogen om een toestand vast te houden zonder continue stroom maakt ze perfect voor apparaten op batterijen.
Verschillende industrieën maken gebruik van vergrendelende relais, waaronder:
Energiezuinige apparaten en slimme verlichtingssystemen zijn voorbeelden van domotica.
Industriële besturing: Energiezuinig schakelen is noodzakelijk voor geautomatiseerde systemen en machines.
Toepassingen voor netwerkrelais en signaalschakeling in de telecommunicatie.
Auto-elektronica: elektrische systemen en elektrische raambediening.
Vergrendelende relaiszijn een populaire optie in energiegevoelige toepassingen omdat ze een effectief middel bieden om circuitstatussen te behouden zonder constant vermogen. Ze zijn essentieel omdat ze met weinig energie kunnen worden ingesteld en gereset, of het nu gaat om communicatienetwerken, huishoudelijke apparaten of industriële automatisering. Weten hoe ze werken, garandeert dat ze zo efficiënt mogelijk worden gebruikt in een verscheidenheid aan elektrische en elektronische toepassingen.

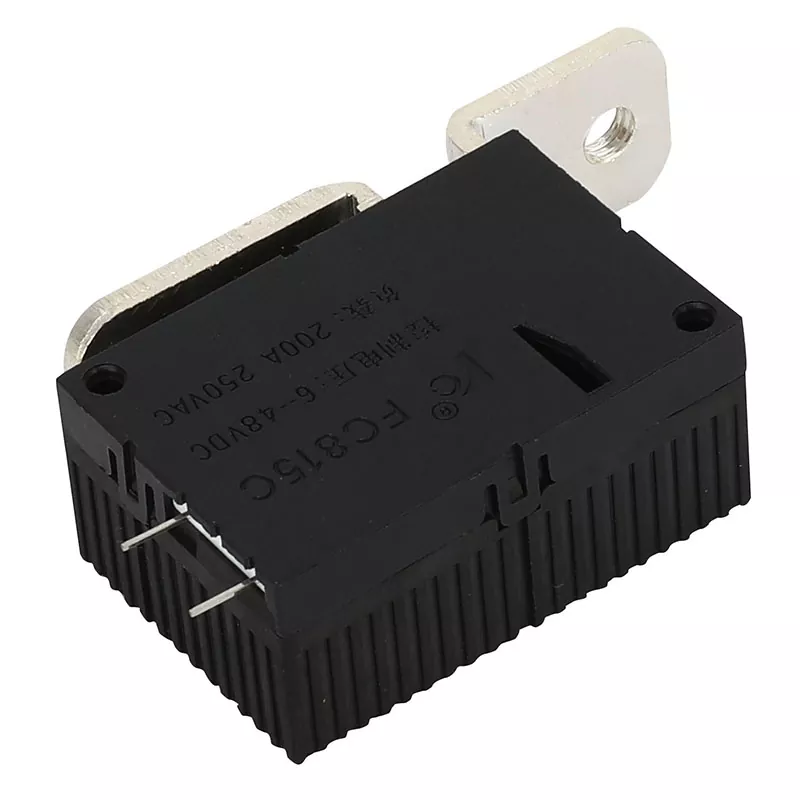

Face Electric Co., Ltd. heeft zich altijd gehouden aan het kwaliteitsbeleid van "continue innovatie en pragmatisch management", en heeft industriële merkproducten gecreëerd met de bedrijfsfilosofie van overleven door kwaliteitsborging en ontwikkeling door grootschalige productie. Momenteel kunnen de vergrendelingsrelais die onafhankelijk door ons bedrijf zijn ontworpen en ontwikkeld, een verscheidenheid aan specificaties bieden, van 16A tot 200A, waaruit klanten kunnen kiezen. De producten van het bedrijf voldoen aan de vereisten van de EU ROHS-richtlijn en de producten van het bedrijf hebben nationale uitvindingsoctrooien en patentcertificaten voor gebruiksmodellen verkregen. Bezoek onze website op www.facerelay.com voor meer informatie over onze producten. Voor vragen kunt u ons bereiken oplydia@face-relay.com.
